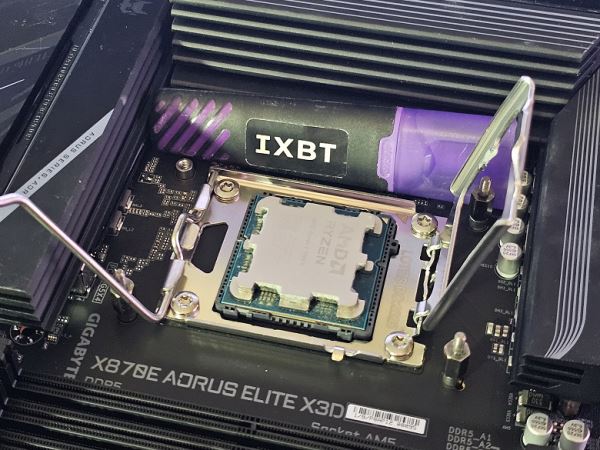

Обзор материнской платы Gigabyte X870E Aorus Elite X3D на чипсете AMD X870E

Теги: чипсет AMD X870E

Оглавление

• Форм-фактор
• Технические характеристики
• Основная функциональность: чипсет, процессор, память
• Периферийная функциональность: PCIe, SATA, разные дополнительные устройства
• Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод
• Аудиоподсистема
• Питание, охлаждение
• Подсветка
• Программное обеспечение под Windows
• Настройки BIOS
• Работоспособность (и разгон)
• Выводы

Мы продолжаем изучать –  как устроена та или иная материнская плата, на что способна система питания, с каким ассортиментом периферии, а также программных средств она попадает к потребителю.

Исследование процессоров — в своем разделе.

Как известно, платформа AMD AM5 более года назад получила развитие: вышло новое поколение процессоров Ryzen 9xxx. Вместе с ними обновилась и линейка системных чипсетов от AMD, последнее поколение получило цифру 8, то есть X870/B850 и так далее.

Ниже приведена таблица основных отличий старших чипсетов AM5 трехлетней давности и последнего поколения.

Особенности	B650/B650E	X870	X670/X670E	X870E
Совместимость с процессорами AMD	Ryzen 7xxx/8xxx/9xxx
Версия PCIe (процессор)	4.0 & 5.0/5.0	5.0	4.0 & 5.0/5.0	5.0
Количество линий PCIe (процессор)	28
Количество линий PCIe от процессора на связь с чипсетом	x4 PCIe 4.0
Версия PCIe (чипсет)	3.0 & 4.0
Количество линий PCIe (чипсет)	12 (8 x 4.0 & 4 x 3.0)	12 (8 x 4.0 & 4 x 3.0)*	20 (12 x 4.0 & 8 x 3.0)	20 (12 x 4.0 & 8 x 3.0)*
Поколение ОЗУ	DDR5
Количество каналов ОЗУ	2
Максимальное количество слотов ОЗУ	4
Максимальный объем ОЗУ	192 ГБ
Количество портов SATA 6.0 Gb/s до	4	4	8	8
Порты USB4 (40Gbps) до	необязательно, по желанию производителя через сторонний контроллер	2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe	необязательно, по желанию производителя через сторонний контроллер	2 (обязательно) через сторонний контроллер с выделением для него 4х линий PCIe
Порты USB 3.2 Gen 2×2 (20Gbps) до	1	1	2	2
Порты USB 3.2 Gen 2×1 (10Gbps) / Gen 1×1 (5Gbps) до	6	6	8	8
Порты USB 2.0 до	6	6	12	12
Конфигурация слота PCIe x16 (от процессора)	только x16/x16 или x8+x8 или x8+x4+x4	x16 или x8+x8 или x8+x4+x4	только x16/x16 или x8+x8 или x8+x4+x4	x16 или x8+x8 или x8+x4+x4
Возможность разгона по частоте шины	Да

Примечание: * – 4 линии PCIe 4.0 могут быть зарезервированы для контроллера USB4 как у чипсета, так и у CPU.

Напомню, что серия чипсетов 8хх отличается от 6хх прежде всего обязательным присутствием контроллера USB4, что ранее было опциональным и зависело от желания партнера AMD. На сегодня такой контроллер это ASM4242 от ASMedia, и он требует 4 линии PCIe, которые могут использоваться как от чипсета 8xx, так и от процессора Ryzen (за счет линий для NVMe (M.2) слотов).

Сегодня у нас на рассмотрении продукт из серии Aorus от компании Gigabyte. Эта серия производителем позиционируется как флагманская, но при этом в ней могут материнские платы и на среднебюджетных чипсетах, просто исполнение более премиального уровня.

Переходим к самой материнской плате Gigabyte X870E Aorus Elite X3D. Уже по суффиксу X3D в названии можно понять, что плата имеет какие-то особенности для работы с процессорами серии Ryzen 9xxx X3D.

Gigabyte X870E Aorus Elite X3D поставляется в традиционной коробке фирменного дизайна серии. Комплект размещен под платой в отдельном отсеке.

Комплект поставки скромен, ибо, как я уже говорил ранее, внутри серии Aorus имеются продукты разных уровней (например, Aorus Xtreme, Aorus Master – это флагманы, Aorus Pro – уровнем ниже, Aorus Elite – еще ниже), и наша материнка относится к как бы к младшему уровню топовой серии. Итак, кроме традиционных элементов типа руководства пользователя и кабелей SATA, имеются антенна встроенного Wi-Fi-модуля, фирменный адаптер G-connector для передней панели, бонусные стикеры и запасные опоры для модулей M.2.

ПО не поставляется, это уже и не нужно, ибо последние версии драйверов и утилит следует устанавливать с вебсайта производителя. Гнезда для подключения антенный беспроводного сетевого подключения WiFi7 имеют новый дизайн: штекеры от антенны вставляются и удерживаются пластиковыми замками, а не привинчиваются, как ранее.

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Gigabyte X870E Aorus Elite X3D имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус. Одно из отверстий перекрыто радиатором от M.2 слота.

На оборотной стороне расположена традиционная некоторая логика. Текстолит обработан хорошо: во всех точках пайки острые концы срезаны,а также отшлифовано. На этой стороне также имеется защитная пластина (бэкплейт) из алюминия с электроизоляционным покрытием.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

Поддерживаемые процессоры	AMD Ryzen 7xxx/8xxx/9xxx под AM5
Процессорный разъем	AM5
Чипсет	AMD X870E
Память	4 × DDR5, до 256 ГБ (поддержка 64 ГБ модулей), до DDR5-9000 (XMP/Expo), два канала
Аудиоподсистема	1 × Realtek ALC1220 (7.1)
Сетевые контроллеры	1 × Realtek RTL8126 Ethernet 5 Гбит/с 1 × Qualcomm Dual Band Wireless QCNCM865 (Wi-Fi 7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.3)
Слоты расширения	1 × PCIe 5.0 x16 (режимы x16, x8+x8, x4+x4+x4+x4) 1 × PCIe 4.0 x16 (режим x4) 1 × PCIe 3.0 x16 (режим x2)
Разъемы для накопителей	4 × SATA 6 Гбит/с (X870E) 1 × M.2 (M2A_CPU, CPU, PCIe 5.0 x4 для устройств формата 2280/2580/22110/25110) 1 × M.2 (M2B_CPU, CPU, PCIe 5.0 x4 для устройств формата 2280/22110)* 1 × M.2 (M2C_SB, X870E, PCIe 4.0 x4 для устройств формата 2280/22110) 1 × M.2 (M2D_SB, X870E, PCIe 4.0 x4 для устройств формата 2280/22110)
USB-порты	4 × USB 2.0: 2 внутренних разъема на 4 порта (X870E) 4 × USB 3.2 Gen1: 2 внутренних разъема на 4 порта (RTS5411) 3 × USB 3.2 Gen1: 4 порта Type-A (синие) (X870E) 5 × USB 3.2 Gen2: 5 портов Type-A (красные) (X870E) 1 × USB 3.2 Gen2: 1 порт Type-C (CPU) 1 × USB 3.2 Gen2x2: 1 внутренний разъем Type-C (X870E) 2 × USB4: 2 порта Type-C (ASM4242)*
Разъемы на задней панели	2 × USB4 (Type-C) 5 × USB 3.2 Gen2 (Type-A) 3 × USB 3.2 Gen1 (Type-A) 1 × RJ-45 2 аудиоразъема типа миниджек 1 × оптический S/PDIF (выход) 1 × HDMI (выход) 2 антенных разъема кнопки старта, перезагрузки и сброса CMOS кнопка перепрошивки BIOS — Q-Flash Plus
Прочие внутренние элементы	24-контактный разъем питания ATX 2 8-контактных разъема питания EPS12V 1 8-контактный разъем питания PCIe (для нужд быстрой зарядки гаджетов через Type-C) 1 слот M.2 (E-key), занят адаптером беспроводных сетей 1 разъем для подключения порта USB 3.2 Gen2x2 Type-C 2 разъема для подключения 4 портов USB 3.2 Gen1 2 разъема для подключения 4 портов USB 2.0 8 разъемов для подключения 4-контактных вентиляторов и помп ЖСО 4 разъема для подключения адресуемой ARGB-ленты и неадресуемой RGB-ленты 1 разъем аудио для передней панели корпуса 1 разъем для систем безопасности TPM 1 разъем для датчика шума 2 разъема для термодатчиков 1 разъем для подключения управления с передней панели корпуса
Форм-фактор	ATX (305×244 мм)
Ориентировочная стоимость	около 30 тысяч рублей на момент публикации обзора

Примечание: * – слот M2B_CPU делит ресурсы с контроллером USB4. Детали — ниже

Основная функциональность: чипсет, процессор, память

Схема работы связки чипсет+процессор.

Все процессоры Ryzen 7000/8000/9000 поддерживают:

• 3 порта USB 3,2 Gen2 Type-C,
• 1 порт USB 3,2 Gen2 Type-A,
• 1 порт USB 2.0,

Только Ryzen 7000/9000 поддерживают:

• 28 линий ввода-вывода (включая PCI-E 5.0, в случае работы с A620/B840 пониженные до версии 4.0):
  • 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 16 линий — это PCI-E 5.0 слот для видеокарт,
  • Осталось 8 линий PCIe 5.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8700/8600 поддерживают:

• 20 линий ввода-вывода (PCIe версии 4.0):
  • 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 8 линий — это PCI-E 4.0 слот для видеокарт,
  • Осталось 8 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 4 могут конфигурироваться производителями материнских плат на выбор.

Только Ryzen 8500/8300 поддерживают:

• 14 линий ввода-вывода (PCIe версии 4.0):
  • 4 линии из них (в случае чипсета A620/B840 пониженные до версии 3.0) идут на взаимодействие с чипсетом,
  • 4 линии — это PCI-E 4.0 слот для видеокарт,
  • Осталось 6 линий PCIe 4.0:
    • 4 линии — это слот M.2,
    • остальные 2 могут конфигурироваться производителями материнских плат на выбор .

В свою очередь чипсет X870E поддерживает до:

• 8 портов USB 3.2 Gen2,
• 2 портов USB 3.2 Gen2x2,
• 12 портов USB 2.0,
• 2 портов USB4;
• 24 линии ввода-вывода:
  • 4 линии для связи внутри микросхем чипсета (см. ниже).
  • Остальные 20 линий распределяются как 12 PCIe 4.0 + 8 PCIe 3.0 (включая до 8 портов SATA).

Таким образом в сумме от тандема X870E+Ryzen 7000/9000 мы получаем:

• 16 PCI-E 5.0 линий для видеокарт (от процессора);
• 2 порта USB4 (от контроллера ASM4242);
• 2 порта USB 3.2 Gen2x2 (от чипсета);
• 12 портов USB 3.2 Gen2 (4 от процессора, 8 от чипсета);
• 13 портов USB 2.0 (1 от процессора, 12 от чипсета);
• 8 портов SATA 6Гбит/с (от чипсета)
• 8 линий PCIe 5.0 (от процессора), 4 из которых — на слот М.2, 4 — могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
• 12 линий PCI-E 4.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат);
• 8 линий PCI-E 3.0 ( от чипсета), которые могут образовывать разные варианты комбинаций портов и слотов (в зависимости от производителя материнских плат).

Итого: 25 портов USB, 28 свободных PCI-E линий (включая до 8 портов SATA).

Напомню, что чипсеты AMD X670 и X670E полностью равнозначны по функциональности (набору портов и линий), но слот PCIe x16 (для видеокарт), получаемый данные от процессора в случае X670E получает версию PCIe 5.0, а в случае X670 — 4.0. Чипсет X870E имеет тот же набор, что и X670E, плюс поддержка 2х портов USB4 (через сторонний контроллер). Чипсеты X670, X670E, X870E состоят из двух микросхем, каждая из которых представляет собой по сути соответственно, B650, B650E или X870.

Поколения Ryzen 7xxx/8xxx/9xxx поддерживают как традиционные уже модули памяти DDR5 c Intel XMP (Extreme Memory Profile), так и модули с проприетарным профилем AMD EXPO.

Плата Gigabyte поддерживает процессоры AMD поколений 7xxx/8xxx/9xxx, выполненные под разъем (сокет) AM5.

Для установки модулей памяти на плате имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2).

Плата поддерживает небуферизованную память DDR5, а максимальный объем памяти составляет 256 ГБ. Поддерживаются профили XMP и Expo.

Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

Выше мы изучили потенциальные возможности тандема X870E+Ryzen, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Итак, кроме USB-портов, к которым мы подойдем позже, чипсет X870E обладает 20 PCIe линиями (плюс 4 линии на аплинк с процессором). Считаем, сколько линий уходит на поддержку (связь) с тем или иным элементом:

• слот PCIe x16_2 (4 линии PCIe 4.0);
• слот PCIe x16_3 (2 линии PCIe 3.0);
• порты SATA_0/1/2/4 (4 линии PCIe 3.0);
• Слот M2С_SB (4 линии PCIe 4.0);
• Слот M2D_SB (4 линии PCIe 4.0);
• Realtek RTL8126 (Ethernet 5Gb/s) (1 линия PCIe 3.0);
• Qualcomm QCNCM865 WIFI/BT (Wireless) (1 линия PCIe 3.0)

20 линий PCIe оказались занятыми (12 PCIe 4.0 + 8 PCIe 3.0). В данном случае связь с аудиокодеком идет через внутренний HDA. На поддержку BT (при наличии слота M.2 (key E) расходуется один USB 2.0. Детально об этом ниже в разделе USB-портов.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У всех Ryzen 7xxx/9xxx — 24 линии PCIe (плюс 4 линии на даунлинк с чипсетом). Смотрим распределение:

• Слот M2A_CPU (4 линии PCIe 5.0);
• Слот PCIe x16_(16 линий PCIe 5.0);
• Хаб USB4 ASMedia ASM4242 и слот M2B_CPU  делят 4 линии PCIe 5.0). Вариантов несколько:
  • USB4 отключен, M2B_CPU получает 4 линии PCIe 5.0
  • USB4 получает 4 линии PCIe 5.0, M2B_CPU отключен
  • USB4 получает 2 линии PCIe 5.0 (работает только 1 порт USB4), M2B_CPU получает 2 линии PCIe 5.0

Все 24 линии PCIe распределены.

Теперь в целом про слоты расширения.

Всего на плате есть 3 слота: слот PCIe x16_1 (для видеокарт или других устройств, режим х16), слот PCIe x16_2, работающий в режиме х4 и слот PCIe x16_3, работающий в режиме х2. Если про первый PCIe x16_1 я выше уже рассказал (он подключен к CPU), то PCIe x16_2/3 подключены к X870E, но разными версиями: PCIe x16_2 – PCIe 4.0, PCIe x16_3 – PCIe 3.0.

Как видим, перераспределение линий PCIe 5.0 у этой материнки имеется, поэтому есть и  мультиплексоры от Lerain.

Первый («процессорный») слот PCIe x16 имеет металлическое армирование из цинкового сплава, которое увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

Имеется и схема EZ-Latch-Plus удобного изъятия карт расширения из первого слота. Путем нажатия кнопки за пределами слота можно легко открыть замок PCIe x16_1.

Матплата позволяет смонтировать СО любого размера.

Внешнего тактового генератора нет, как и ре-драйверов PCIe 4.0.

На очереди — накопители.

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 4 слота для накопителей в форм-факторе M.2.

4 порта SATA 0,1,2,3 реализованы через чипсет X870E и поддерживают создание RAID.

Материнская плата сама имеет 4 гнезда форм-фактора М.2.

Слоты M2C_SB и M2D_SB получают данные от чипсета X870E (PCIe 4.0), а остальные два  — от CPU (PCIe 5.0). При этом все слоты работают с модулями только с PCIe интерфейсом и поддерживают размеры модулей 2280 и 22110. Слот M2A_CPU также поддерживает еще и размеры 2580/25110. На всех M.2 можно организовать RAID.

Особо обращу внимание на то, что слот M2B_CPU, получающий данные от процессора, делит ресурсы с хабом USB4 ASMedia ASM4242, о чем я говорил уже выше. Частично это связано с тем, что контроллер USB4 требует 4 линии PCIe, и инженеры решили «отнять» их у CPU (поэтому у того свободно поддерживается только один слот M2A_CPU).

Все M.2 слоты на матплате имеют радиаторы. Слот M2A_CPU обладает отдельным очень толстым радиатором, когда как остальные M.2 слоты имеют общий радиатор. Следует отметить, что слоты M2A_CPU и M2B_CPU кроме охлаждения верхней стороны имеют еще и нижний радиатор.

То есть следует отметить, что охлаждение системного чипсета (2 микросхемы) отдельно от охлаждения модулей в слотах M.2.

  Другие особенности на плате

Расскажем и о других устройствах на плате. Кнопки питания и перезагрузки имеются, но на задней панели карты.

А функции reset еще несет на себе и внутренняя перемычка, однако именно ее функциональность можно менять через настройки BIOS (перезагрузка, управление подсветкой и др.)

Также видим, что матплата снабжена гнездами для двух термодатчиков (сами они в комплект поставки не входят).

Еще имеется гнездо для подключения датчика шума (он сам не входит в комплект поставки). Он помогает настраивать работу вентиляторов в зависимости от уровня шума в системном блоке.

Конечно, есть и возможности сброса CMOS с помощью соответствующей перемычки (для этой же цели есть и кнопка на задней панели).

У платы еще есть световые индикаторы, сообщающие о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

Там же рядом имеется и традиционное табло POST-кодов (или DB_Port).

Еще надо упомянуть и возможности материнской платы по подключению RGB-подсветки. Имеется 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств (отмечены голубым цветом) и 1 разъем для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств (отмечен красным).

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

Контроль по синхронизации работы подсветки на матплатах Gigabyte возложен на контроллер от ITE.

Разумеется, есть и традиционный набор штырьков FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса. Для удобства подключения в комплекте поставки есть фирменный адаптер G-connector, представляющий собой колодку, к которой вначале подключают провода от передней панели, а потом уже ее саму вставляют в разъем со штырьками FPanel.

Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — BIOS Q-Flash Plus.

Для такого обновления BIOS  надо вначале переименовать файл прошивки в GIGABYTE,bin, записать его в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB, и запустить через кнопку (она утоплена, поэтому для ее нажатия следует использовать небольшую отвертку или шариковую ручку), которую надо держать 3 секунды.

При этом система запустится (пугаться не стоит!), мы будем видеть мигающий индикатор процесса обновления BIOS, а также будет гореть два светодиода состояния системы. Процессор останется холодным.

Для реализации такого процесса без участия CPU используется контроллер ITE.

Для размещения BIOS (UEFI) используется микросхема от Winbond с удвоенной емкостью (64 МБ).

Также на матплате имеется разъем TPM для подключения систем безопасности.



Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет X870E способен реализовать максимально: 8 портов USB 3.2 Gen2/1, 2 USB 3.2 Gen2x2, 12 портов USB 2.0. Процессор Ryzen 7000/9000 способен реализовать до 4 портов USB 3.2 Gen2 и 1 USB 2.0.

Также мы помним и про 20 линий PCIe от чипсета, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 20 линий).

И что мы имеем? Всего на материнской плате — 20 портов USB:

• 2 порта USB4: оба реализованы с помощью хаба ASMedia ASM4242
  (на него потрачены 4 линии PCIe 4.0 от CPU, и я напомню, что данный хаб делит ресурсы со слотом M.2 (M2B_CPU)) и представлены двумя портами Type-C на задней панели;
• 1 порт USB 3.2 Gen2x2: реализован с помощью X870E и представлен внутренним портом Type-C
  (для подключения к соответствующему разъему на передней панели корпуса);
• 6 портов USB 3.2 Gen2: 5 реализованы через X870E и представлены на задней панели портами Type-A (красного цвета);  еще 1 реализован через CPU и представлен портом Type-C на задней панели;
• 7 портов USB 3.2 Gen1: 4 реализованы через хаб Realtek RTS5411
  (на него потрачена 1 линия USB 3.2 Gen1 от X870E) и представлены двумя внутренними разъемами
  на материнской плате (каждый на 2 порта); еще 3 реализованы через X870E и представлены на задней панели портами Type-A (синего цвета);
• 4 порта USB 2.0/1.1: все реализованы через X870E и представлены двумя внутренними разъемами
  (каждый на 2 порта).

Плюс у нас беспроводной контроллер использует 1 линию USB 2.0 от X870E. А хаб USB 3.2 Gen1 – Realtek RTS5411 использует 1 линию USB 3.2 Gen1 от X870E.

Итак, через чипсет X870E реализовано высокоскоростных портов USB:

• + 1 выделенный USB 3.2 Gen2x2;
• + 5 выделенных USB 3.2 Gen2
• + 3 выделенных USB 3.2 Gen1
• + 1 порт USB 3.2 Gen1 на поддержку контроллера

= 10 высокоскоростных портов и 5 USB 2.0 портов (4 выделенных и 1 линия на поддержку контроллера QCNCM865).

Плюс 20 линий PCIe, выделенные на поддержку иной периферии. Итого, у X870E в данном случае реализовано 30 высокоскоростных портов.

Через процессор реализовано всего 1 высокоскоростной порт USB – USB 3.2 Gen2.

Все быстрые USB 3.2 порты оснащены ре-драйверами.

А порт USB 3.2 Gen2x2 в виде внутреннего Type-C имеет поддержку дополнительным  питанием через 8-контактный разъем PCIe (управляемым отдельным контроллером от On Semi). Все это по сути является усилителем питания, дающий вольтаж, способный обеспечить очень быструю зарядку мобильных гаджетов через него.

Отдельно надо отметить, что материнская плата оснащена портами USB4. Плата комплектуется соответствующим контроллером ASM4242 от ASMedia, который распаян на материнской плате. О нем я уже говорил выше (не забываем, что эти порты делят ресурсы со слотом M.2 M2B_CPU). На задней панели имеется 2 гнезда Type-C как для вывода через протокол USB4, так и для вывода графики на мониторы с интерфейсом Type-C (но только при наличии встроенной графики в процессор).

Теперь о сетевых делах.

Материнская плата оснащена средствами связи просто отлично. Имеется скоростной Ethernet-контроллер Realtek RTL8126, способный работать по стандарту 5 Гбит/с.

Имеется и комплексный беспроводной адаптер на контроллере Qualcomm QCNCM865, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для привинчивания выносных антенн выведены на заднюю панель.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

  Блок ввода-вывода, вентиляторы и т. п.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 8. Схема размещения коннекторов для систем охлаждения выглядит так:

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока.

За мониторинг состояния платы отвечает, а также контролирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701D.

Матплата также оснащена дополнительным гнездом вывода графики HDMI, расположенным  около табло POST-кодов. Он предназначен для подключения фирменных внутренних панелей от Gigabyte (приобретаются отдельно) с разрешением Full HD.

Поскольку процессоры AMD Ryzen 7xxx/8xxx/9xxx имеют интегрированную графику, то плата имеет гнездо вывода HDMI 2.0b,

Аудиоподсистема

Плата оснащена звуковым кодеком Realtek ALC1220, обеспечивающим вывод звука по схемам до 7.1 с разрешением до 24 бит / 192 кГц.

Операционного усилителя нет.

В аудиоцепях платы применяются «аудиофильские» конденсаторы Nichicon Fine Gold.

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. Организация схемы 7.1 осуществляется с помощью двух дополнительных гнезд на передней (верхней) панели корпуса ПК (обязательно подключить их к матплате стандартным кабелем), а также через S/PDIF на задней панели.

  Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Хорошо».

Тестируемое устройство	Gigabyte X870E Aorus Elite X3D
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,3 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ	+0.03, -0.08	Отлично
Уровень шума, дБ (А)	-74.9	Средне
Динамические диапазон, дБ (А)	72.8	Средне
Гармонические искажения, %	0.012	Хорошо
Гармонические искажения + шум, дБ(A)	-69.5	Средне
Интермодуляционные искажения + шум, %	0.041	Хорошо
Взаимопроникновение каналов, дБ	-64.6	Средне
Интермодуляции на 10 кГц, %	0.040	Хорошо
Общая оценка		Хорошо



Частотная характеристика



	Левый	Правый
От 20 Гц до 20 кГц, дБ	-0.66, +0.03	-0.51, +0.18
От 40 Гц до 15 кГц, дБ	-0.08, +0.03	+0.10, +0.18



Уровень шума



	Левый	Правый
Мощность RMS, дБ	-75.4	-75.2
Мощность RMS, дБ (A)	-74.9	-74.8
Пиковый уровень, дБ	-53.2	-53.0
Смещение DC, %	-0.0	+0.0



Динамический диапазон



	Левый	Правый
Динамический диапазон, дБ	+73.3	+73.2
Динамический диапазон, дБ (А)	+72.8	+72.7
Смещение DC, %	-0.00	-0.00



Гармонические искажения + шум (-3 дБ)



	Левый	Правый
Гармонические искажения, %	0.01137	0.01209
Гармонические искажения + шум , %	0.03099	0.03109
Гармонические искажения + шум (A-взвеш.), %	0.03351	0.03370



Интермодуляционные искажения



	Левый	Правый
Интермодуляционные искажения + шум, %	0.04059	0.04050
Интермодуляционные искажения + шум (A-взвеш.), %	0.04211	0.04176



Взаимопроникновение стереоканалов



	Левый	Правый
Проникновение на 100 Гц, дБ	-67	-69
Проникновение на 1000 Гц, дБ	-64	-63
Проникновение на 10000 Гц, дБ	-65	-66



Интермодуляционные искажения (переменная частота)



	Левый	Правый
Интермодуляционные искажения + шум на 5000 Гц,	0.04090	0.04060
Интермодуляционные искажения + шум на 10000 Гц,	0.04095	0.04026
Интермодуляционные искажения + шум на 15000 Гц,	0.03971	0.03927

Питание, охлаждение

Для питания платы на ней предусмотрены 4 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V, а также 8-контактный PCIe разъем (отмечен фиолетовым) для подпитки внутреннего порта Type-C, чтобы через него можно быстро заряжать мобильные устройства (до 60 Вт).

Внешне схема питания выглядит как 16+2+2: 16 фаз — ядро процессора, 2 фазы — SoC (I/O-чиплет Ryzen), 2 фазы — VDD_MISC (вывод встроенной графики).

Каждый канал фазы VCore и встроенной графики имеет суперферритовый дроссель и транзисторную сборку PMC41410 от Infineon (ex- IOR) (до 80A).

Управляет обоими наборами фаз (16+2)  ШИМ-контроллер XDPE192C3B от Infineon, рассчитанный на 12 фаз, поэтому у фаз питания для VCore организовано параллельное управление: 8×2 плюс 2 фазы на встроенную графику: физически 10 фаз питания.

2 фазы питания SoC образуют суперферритовые дроссели и сборки NCP302155 от On Semi на 55 А.

Управляет этой схемой ШИМ-контроллер RT3672 от Richtek.

Теперь про охлаждение.

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

Как мы видим, охлаждение двух микросхем чипсета (один радиатор) организовано отдельно от остальных элементов. VRM-секция имеет свои два радиатора, соединенных тепловой трубкой под прямым углом.

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у первого — свой персональный радиатор (также этот слот, а также второй снабжены нижними радиаторами), у остальных — общий.

Контроллер USB4 – ASMedia ASM4242 имеет свой небольшой радиатор, встроенный в угловой радиатор VRM-секции.

Напомню, что материнская плата имеет бэкплейт, также участвующий в охлаждении текстолита матплаты с оборотной стороны в области VRM.

Подсветка

  Все о внешней красоте

Плата обладает подсветкой над кожухом панели задних портов, а также под радиатором системного чипсета. К тому же мы помним про 4 разъема для подключения внешней подсветки, и всем этим можно управлять через программу Gigabyte Control Center.

Так что при надобности уже подключенную подсветку всегда можно выключить через ПО.



Программное обеспечение под Windows

  Фирменное ПО Gigabyte

Все программное обеспечение можно скачать с сайта производителя Gigabyte.com.

Управление производится с помощью универсальной программы Gigabyte Control Center, которая вобрала в себя все ранее раздельно выпускаемые в этой компании утилиты.

Панель настройки антенны беспроводной связи
Панель управления работой вентиляторов
Панель настроек работы процессора и ОЗУ, информационная закладка
Панель настроек работы процессора и ОЗУ, закладка настроек работы CPU
Панель настроек работы процессора и ОЗУ,  закладка настроек работы ОЗУ
Панель настроек работы процессора и ОЗУ, настройка системы оповещения выхода того или параметра работы за лимиты

Можно настраивать работу платы не только частотам или вольтажам, но и регулировать работу вентиляторов.

Настройки BIOS

  Что нам дают тонкости настроек в BIOS

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

Попадаем в общее «простое» меню, где можно настраивать ограниченное число параметров, так что нажимаем наверху на Advanced mode и попадаем уже в «продвинутое» меню.

Управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

Следует особо обратить внимание в разделе на управление M.2 и слотами PCIe. Помним про деление ресурсов между слотом M2B_CPU и хабом USB4.

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Smart Fan по настройке работы гнезд для вентиляторов.

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры Ryzen и оперативная память DDR5.

Опций достаточно (не не запредельно, как у флагманских решений), однако для современных топовых процессоров многие опции бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах (с помощью AMD PBO и т.п.).

Особо надо обратить внимание на режим X3D Turbo  Mode 2.0 для процессоров X3D с дополнительным 3D-кешем.

Работоспособность (и разгон)

  Конфигурация тестовой системы

Полная конфигурация тестовой системы:

• материнская плата Gigabyte X870E Aorus Elite X3D;
• процессор AMD Ryzen 9 9950X 4,3 — 5,7 ГГц;
• оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 5600 (CL36-46-46-84) (XMP 7600 МГц) ;
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта Palit GeForce RTX 3050 StormX;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• СЖО G.Skill Royal Shield 36W;
• телевизор LG 55Nano956 (55″ 8K HDR);
• корпус Cougar FV270;
• клавиатура Asus ROG Strix Scope и мышь Logitech.

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная 23H2
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.14.2.6

Запускаем все в режиме по умолчанию. Затем нагружаем тестами от OCCT.

В данном случае авторазгон сработал очень хорошо с учетом стрессовой нагрузки на процессор (его максимальный нагрев был чуть ниже 80 градусов, а  максимум потребления не выше 200 Вт). При этом стоит отметить, что во всех этих испытаниях мы не получили никаких нареканий на работу сопутствующих блоков, никаких перегревов или странных явлений не было.

Теперь о режиме X3D Turbo Mode2. Безусловно, этот режим является своего рода «изюминкой» у этой платы (ну по названию ее даже видно). К сожалению, на практике проверить его работу не представилось возможным из-за отсутствия свободного процессора уровня X3D. Поэтому лишь кратко поясню.

У AMD давно есть программа Ryzen Master, которая с самого начала имеет режим Gaming Mode, причем для всех процессоров семейства Ryzen. Однако программа как-то не получила популярности из-за ошибок программистов на ранних выпусках, испортивших ей по сути репутацию. Данный режим выключает ядра процессора, не снабженные 3D-кешем, оставляя лишь самые по сути быстрые в играх (мы помним, что для большинства игр достаточно 4-6 ядер CPU), зато появляется возможность увеличить автоматический разгон работающих ядер (общий лимит потребления процессора не изменился же).  Ну это если кратко и без деталей. Разумеется, для рабочих задач требуется вернуть обычный режим работы CPU.

Теперь же этот игровой особый режим возвели в особый статус, ибо количество рабочих ядер, частоты по каждому из них и т.п. уже не заданы кем-то жестко и заранее, а подбираются на основе нейросетей, то есть ИИ управляет процессом получения оптимальной игровой производительности в случае каждого процессора по-своему. Поэтому для данного режима придумали отдельные программы и настройки в BIOS. В частности, Gigabyte предлагает на выбор: либо включать/выключать через BIOS, либо скачать и установить их утилиту OnFly X3D.

Производитель обещает буст производительности до 25% в разрешении Full HD.

Откровенно говоря, не совсем понимаю нужности этого режима, т.к. мы все знаем, что в возможности процессоров игровая производительность упирается только при наличии флагманских или топовых видеокарт и в низких разрешениях типа Full HD. Но кто, будучи в здравом уме, будет тратить огромные деньги на топовую видеокарту и использовать ее не на полную мощность (в низком разрешении и не на самых-самых максимальных настройках качества графики)? Ведь в остальных случаях игровая производительность будет зависеть только от возможностей и мощи видеокарты, и все эти ухищрения с процессорами никакой роли играть не будут.

Для возврата обычного режима работы CPU следует использовать те же способы.

Таким же образом ИИ может подобрать и режим работы ядер процессора и для максимальной производительности в рабочих задачах.

Чувствуете куда дело идет? – Оверклокеры скоро останутся не у дел, за них ИИ будет уже искать способы выжимания из процессора максимальной производительности.

В съемках принимала участие видеокарта Palit GeForce RTX 3050 StormX

Выводы

Материнская плата Gigabyte X870E Aorus Elite X3D относится к игровой серии Aorus, основана на топовом чипсете AMD X870E и позиционируется для работы с топовыми процессорами AMD платформы AM5. Это решение для игровых ПК высокого уровня, но модель не является флагманской, так что ее цену можно назвать умеренной.

У Gigabyte X870E Aorus Elite X3D имеется 20 портов USB разных видов, включая 2 самых современных USB4 (40 Гбит/с) (с оговоркой, что эти порты делят ресурсы с одним из слотов M.2), 13 USB 3.2 Gen1/2, а также USB 3.2 Gen2×2 в виде внутреннего порта Type-C. Плата предлагает 1 слот PCIe х16, который получает от процессора 16 линий PCIe версии 5.0, также имеется 2 слота формата PCIe x16, соединенных с чипсетом 4 и 2 линиями PCIe 4.0/3.0 соответственно. Всего у платы 4 слота M.2: два из них подключены напрямую к процессору линиями PCIe 5.0, два подключены к чипсету X870E линиями PCIe 4.0. Также в арсенале платы есть 4 порта SATA и 8 разъемов для вентиляторов. Система питания процессора очень мощная, она способна обеспечить работу любых совместимых процессоров с приличным запасом на разгон. Плата имеет грамотную систему охлаждения каждого потенциально греющегося элемента, включая накопители в слотах M.2.

Сетевые возможности включают проводной контроллер 5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. Поддержка USB4 позволяет передавать данные на скорости до 40 Гбит/с и выводить изображение на монитор или телевизор через порт USB Type-C. В числе плюсов Gigabyte X870E Aorus Elite X3D можно упомянуть возможности для подключения дополнительных ARGB-устройств.

Рассмотренная плата предлагает получить максимальный эффект от автоматического разгона процессора в играх за счет программной технологии X3D Turbo Mode 2.0.

30 октября 2025 Г.

Андрей Воробьев

Источник: ixbt.com
